エイブリック、高PSRRの車載用高耐圧LDOリニアレギュレータIC「S-19222シリーズ」発売
LDOリニアレギュレータは、出力電圧を一定に保つように制御するIC。
同シリーズは、業界最高（※）PSRR（電源電圧変動除去比）と業界最速（※）過渡応答を両立。入出力コンデンサのサイズダウン化により部品の小型化とコストダウンに貢献し安全性向上に寄与する。
PSRRは、75dB typ.（f=1.0kHz）。高PSRRのため、入力電源に重畳されたリップルノイズを削減し、安定した出力電圧を得られる。消費電流は22μAを実現し、ICの入出力に接続されるコンデンサも削減可能となり、コストダウンとシステム全体の低暗電流化に貢献する。
エラーアンプの出力にバッファ回路を搭載することで、電源電圧の過渡的な変動時に発生するオーバーシュート/アンダーシュートを従来製品よりも1/60に低減した。

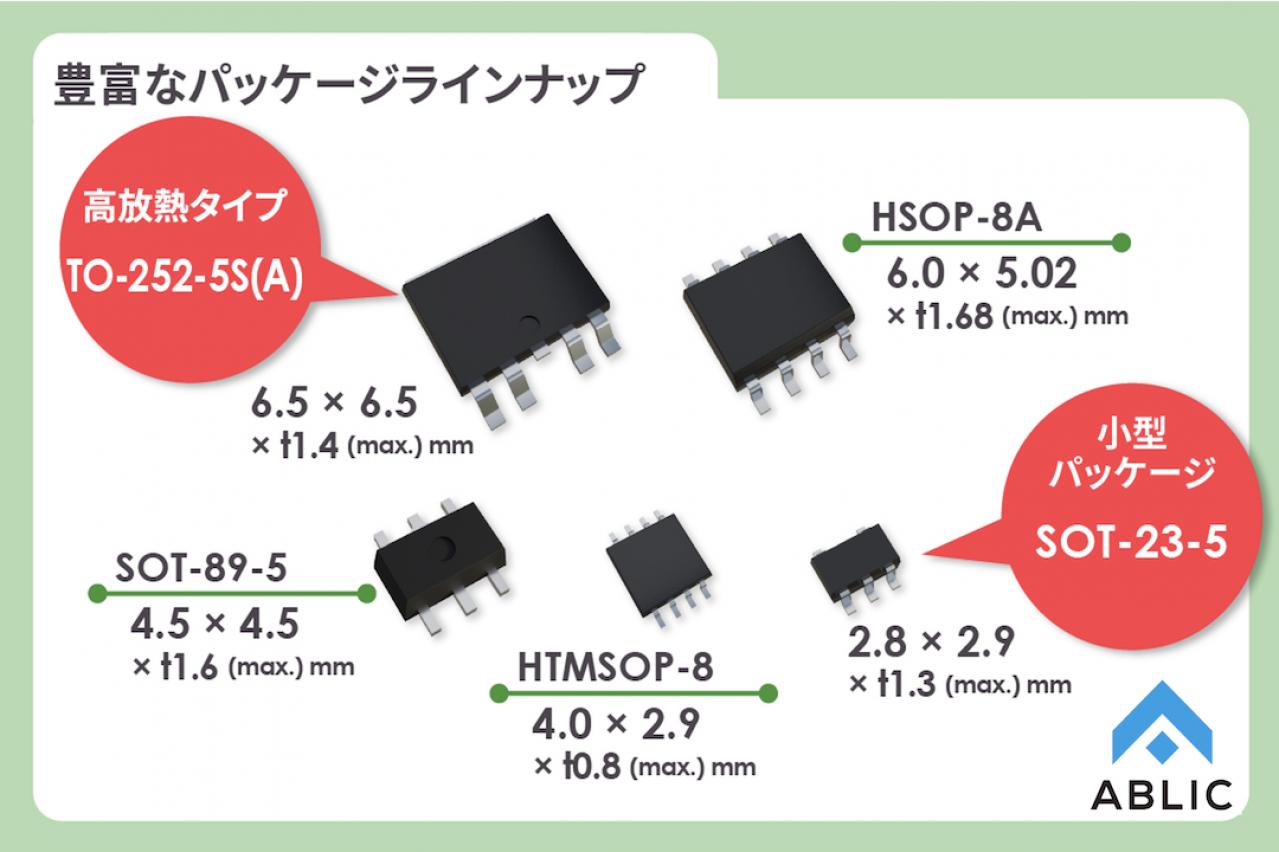

パッケージのラインアップは、業界標準のSOT-23-5（2.9×2.8×t1.3mm）から、高放熱タイプのTO-252-5S（A） （6.5×6.5×t1.4mm）など5種類を用意。車載用機器のさまざまなニーズに対応できる。
車載品質は、三温度テスト（低温、常温、高温）を実施。AEC（車載電子部品評議会）による各種の信頼性・品質評価試験である「AEC-Q100」への対応を予定しているほか、PPAP（生産部品承認プロセス）にも対応可能。自動車の過酷な環境で使用できる。
※36V動作、かつ消費電流30μA以下のLDOリニアレギュレータICとして。2023年9月時点。同社調べによる
主な仕様
・入力電圧：3.0V～36.0V
・出力電圧（内部設定）：1.8V、2.5V、3.0V、3.3V、5.0V、5.5V、6.0V
・出力電圧（外部設定）：1.8V～30V
・出力電圧精度：±1.5％（Ta＝-40℃～+125℃）
・動作時消費電流：22.0μA typ.
・パワーオフ時消費電流：0.1μA typ.
・ドロップアウト電圧：250mV typ. （VOUT（S）＝5.0V, IOUT＝100mA）
・出力電流：300mA出力可能（VIN大なりイコールVOUT（S）+2.0V）
・リップル除去率（PSRR）：75dB （f=1.0kHz時）
・入力コンデンサ：セラミックコンデンサが使用可能 （0.1 μF以上）
・出力コンデンサ：セラミックコンデンサが使用可能 （1.0 μF以上）
・過電流保護回路を内蔵：出力トランジスタの過電流を制限
・サーマルシャットダウン回路を内蔵：検出温度170 ℃ typ.
・ON/OFF回路を内蔵
・動作温度：Ta=-40～+125℃
・パッケージ：TO-252-5S（A）、HSOP-8A、SOT-89-5、HTMSOP-8、SOT-23-5
・AEC-Q100対応予定
・PPAP対応可能
用途例
・各種センサ用電源
・CAN Transceiver用電源
・MCU用電源
・車載用（エンジン、トランスミッション、サスペンション、ABS、EV/HEV/PHEV関連機器等）
